파장 계수 설정

이 절차는 Hy-FI 센서 픽셀이 어떤 파장(nm)에 대응되는지를 정의하는 파장 계수 파일(coeff.csv)을 NOVA에 로드하는 과정입니다. NOVA 최초 사용 시 1회 수행하며, 장비 또는 센서 변경 시 갱신합니다.

준비물

• Hy-FI가 정상 연결되어 도구바·콘트롤 박스가 활성화된 상태
• 보정용 coeff.csv 파일 (장비 제공분)

절차

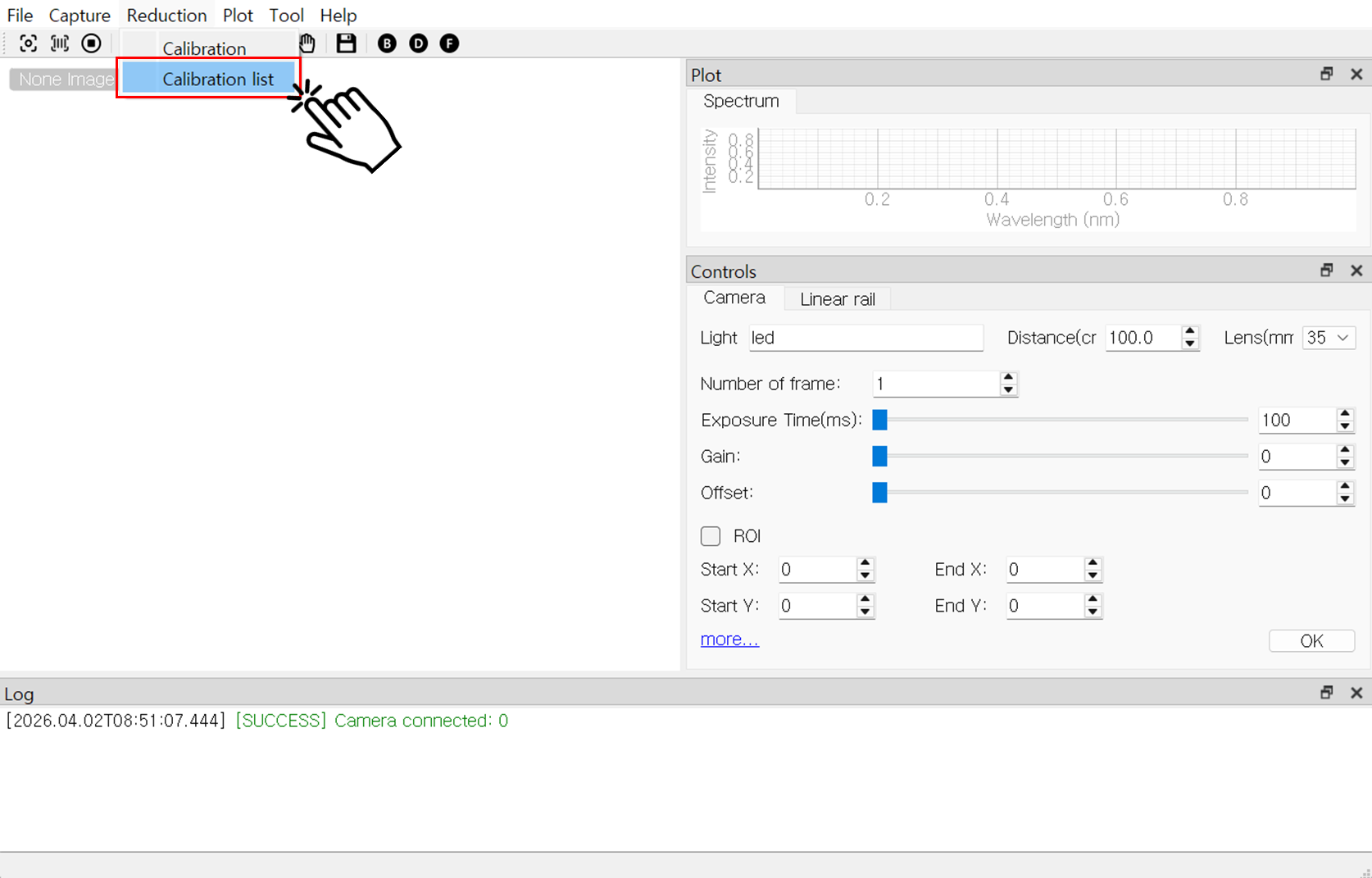

1. Hy-FI 연결을 확인합니다. 도구바와 콘트롤 박스 버튼이 활성화되어 있어야 합니다.

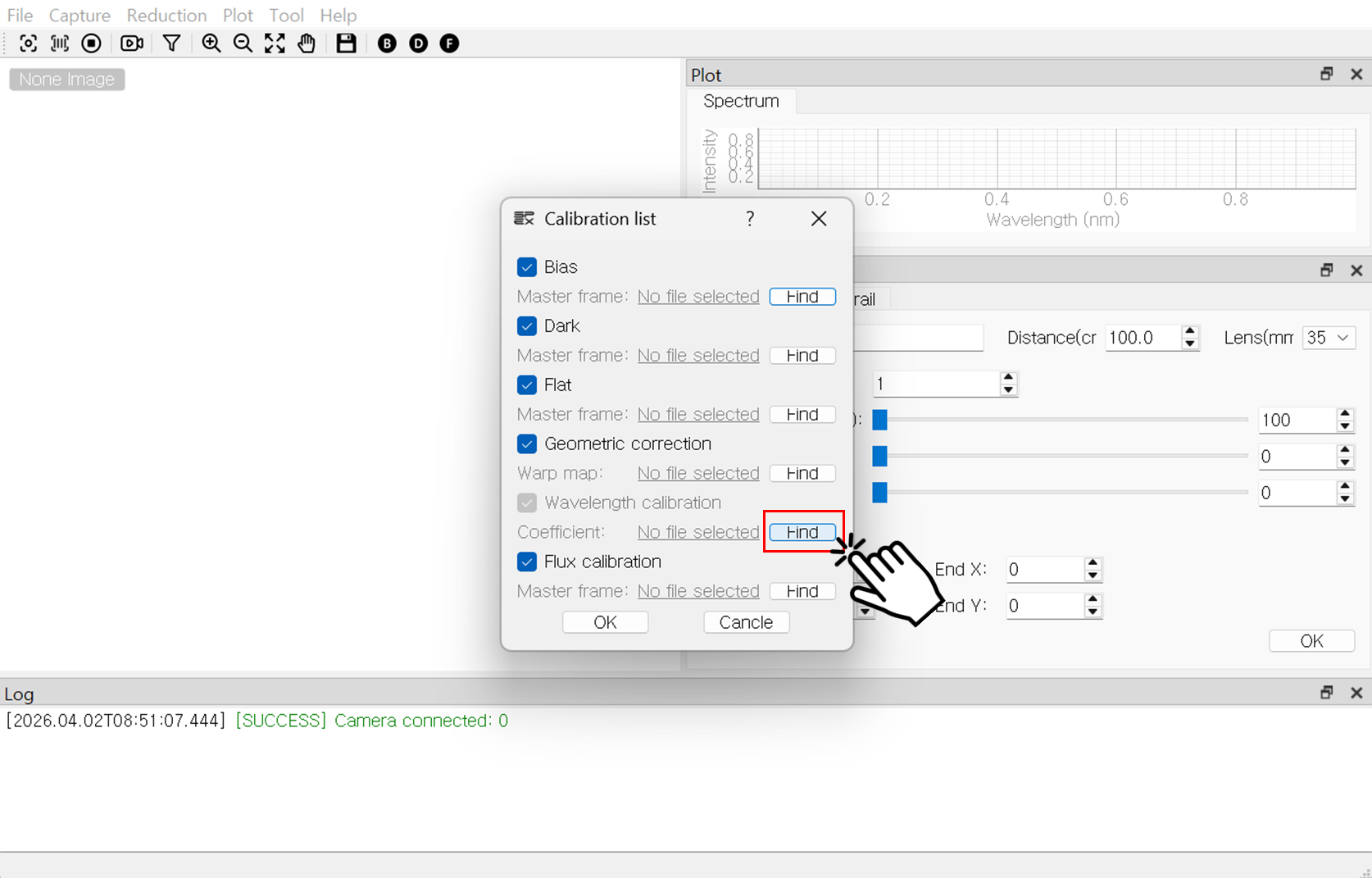

2. 화면 상단 Reduction → Calibration list 메뉴를 클릭하여 다이얼로그를 열고, Wavelength calibration 항목의 Find 버튼을 클릭합니다.

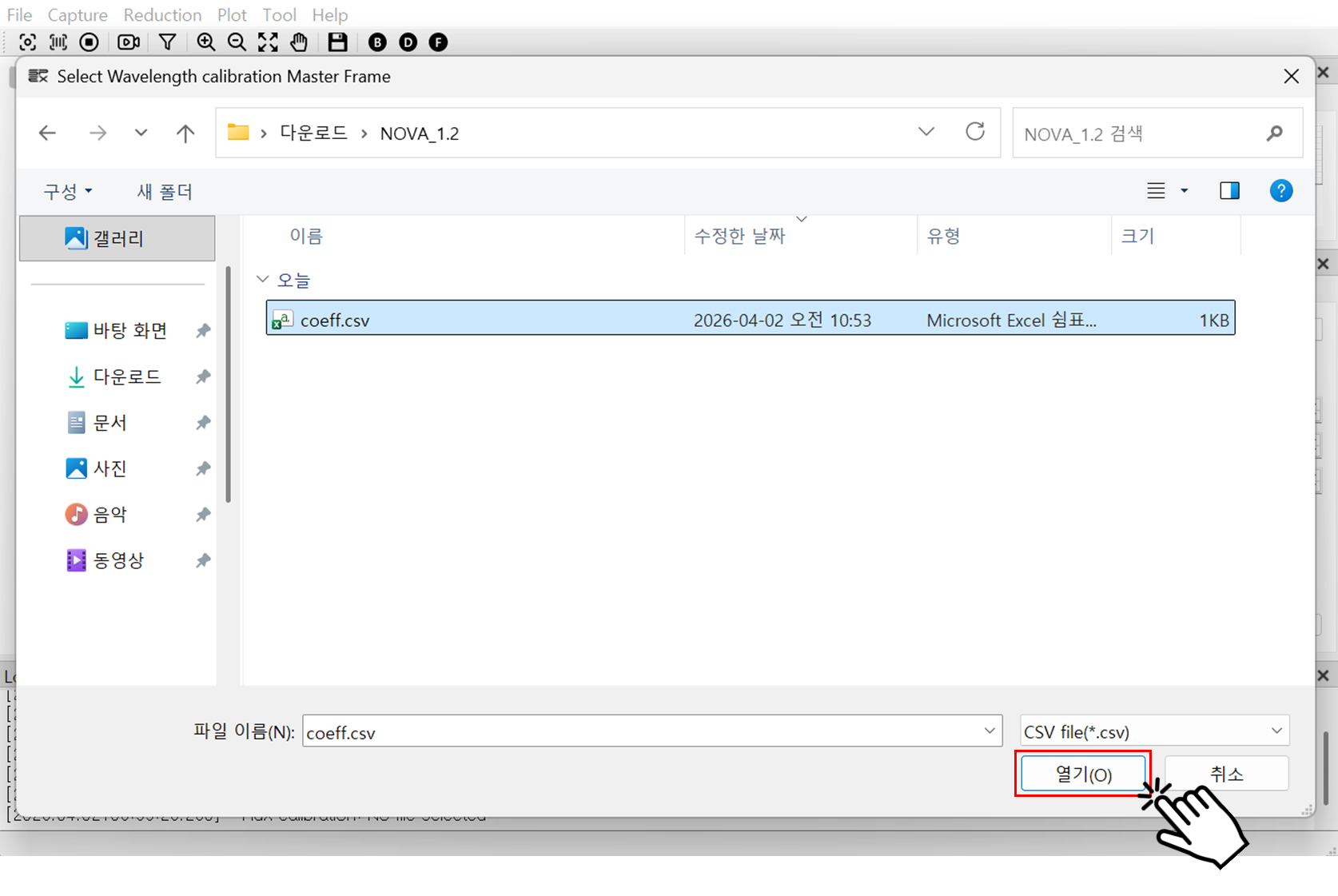

3. 제공받은 coeff.csv 파일을 선택하여 엽니다.

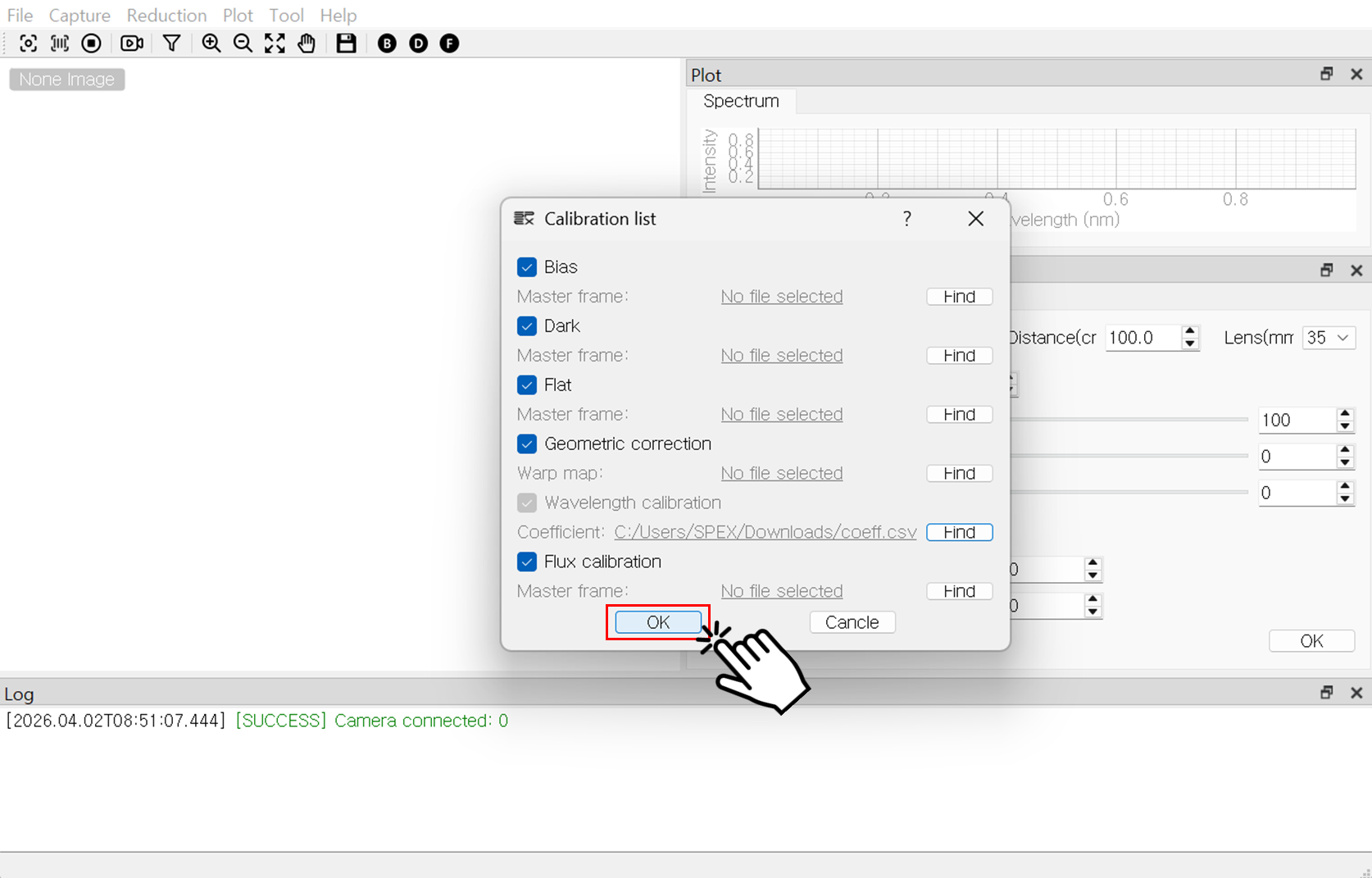

4. Calibration list로 돌아오면 경로가 채워진 것을 확인하고 OK 버튼을 눌러 적용합니다.



기대 결과

• Calibration list의 Wavelength calibration 항목에 선택한 파일 경로와 함께 체크 표시가 나타납니다.
• 이후 촬영된 데이터의 스펙트럼 박스에서 X축이 픽셀 인덱스 대신 실제 파장(nm)으로 표시됩니다.

문제가 생기면

• 촬영 기능이 동작하지 않을 때 — Hy-FI 연결 점검
• 파일 형식이 올바르지 않을 경우 로그 박스에 오류 메시지가 출력됩니다. 로그 박스를 참고합니다.
