화면 구성 개요

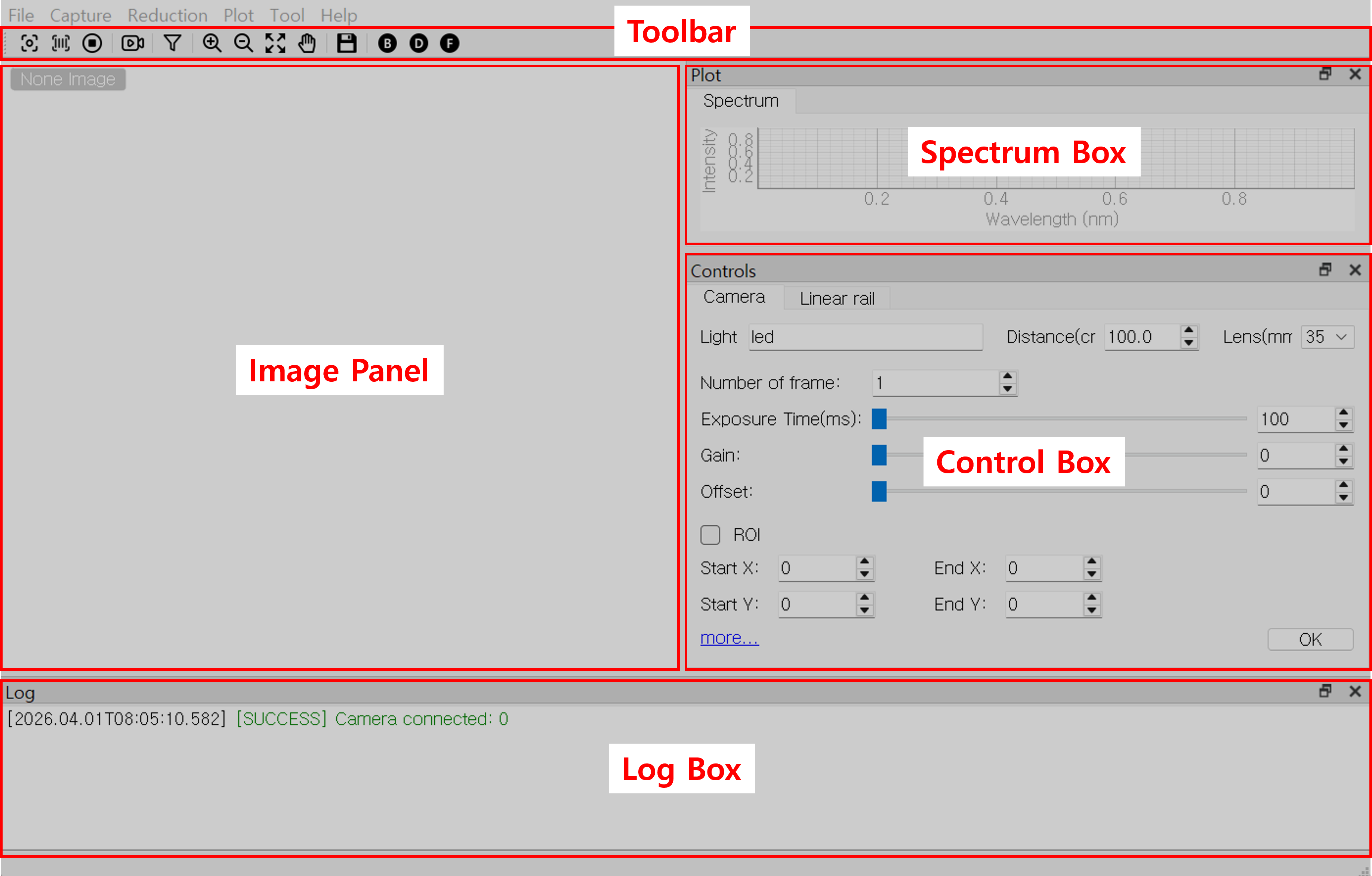

NOVA 메인 화면은 도구바 · 이미지 패널 · 스펙트럼 박스 · 콘트롤 박스 · 로그 박스의 5개 영역으로 구성됩니다.

영역	역할	상세
도구바 (Toolbar)	촬영 · 보정 · 화면 제어 단축 버튼	도구바
이미지 패널 (Image Panel)	촬영 또는 불러온 이미지의 표시 및 탐색	이미지 패널
스펙트럼 박스 (Spectrum Box)	선택 위치의 1D 스펙트럼 그래프 표시	스펙트럼 박스
콘트롤 박스 (Control Box)	촬영 조건 · Linear Rail · 메타데이터 설정	콘트롤 박스
로그 박스 (Log Box)	동작 상태 · 이벤트 · 오류 메시지 출력	로그 박스

촬영 모드별 화면 상태

이미지 패널은 현재 동작 모드에 따라 다음과 같이 표시됩니다.

상태	표시 내용
Start-up	빈 패널
Single Shot · Live View	2D 스펙트럼 이미지 (Wavelength × Across-Track)
Scan	cRGB 합성 이미지

기능 활성화 조건

• Hy-FI가 정상 연결된 경우에만 도구바와 콘트롤 박스 버튼이 활성화됩니다.
• 미연결 상태에서는 대부분의 UI가 비활성화로 표시됩니다.
• 활성화되지 않는 경우 Hy-FI 연결 문제를 참고합니다.
