Flat 마스터 프레임 촬영

이 절차는 Flat 마스터 프레임을 생성합니다. 촬영된 이미지에 포함되는 픽셀 감도 차이, 렌즈·광학계에 의한 비네팅(vignetting), 슬릿의 slit pattern 등 밝기 불균형을 보정하기 위한 기준 데이터입니다.

원리는 마스터 프레임 — Flat을 참고합니다.

준비물

• Bias 마스터 프레임 생성 완료 필수 (Flat 생성 과정에서 내부적으로 사용)
• 렌즈 덮개 해제 (균일 광원 촬영이므로 덮개를 장착하지 않음)
• 균일한 광원 준비 및 피사체 정렬
• 시험 촬영을 통한 적정 노출 시간 사전 결정
• Hy-FI 연결

주의

노출 시간은 센서가 포화(saturation)되지 않는 범위에서 설정해야 합니다. 일반적으로 300 ~ 500 ms 범위에서 시험 촬영 후 조정하는 것을 권장합니다.

절차

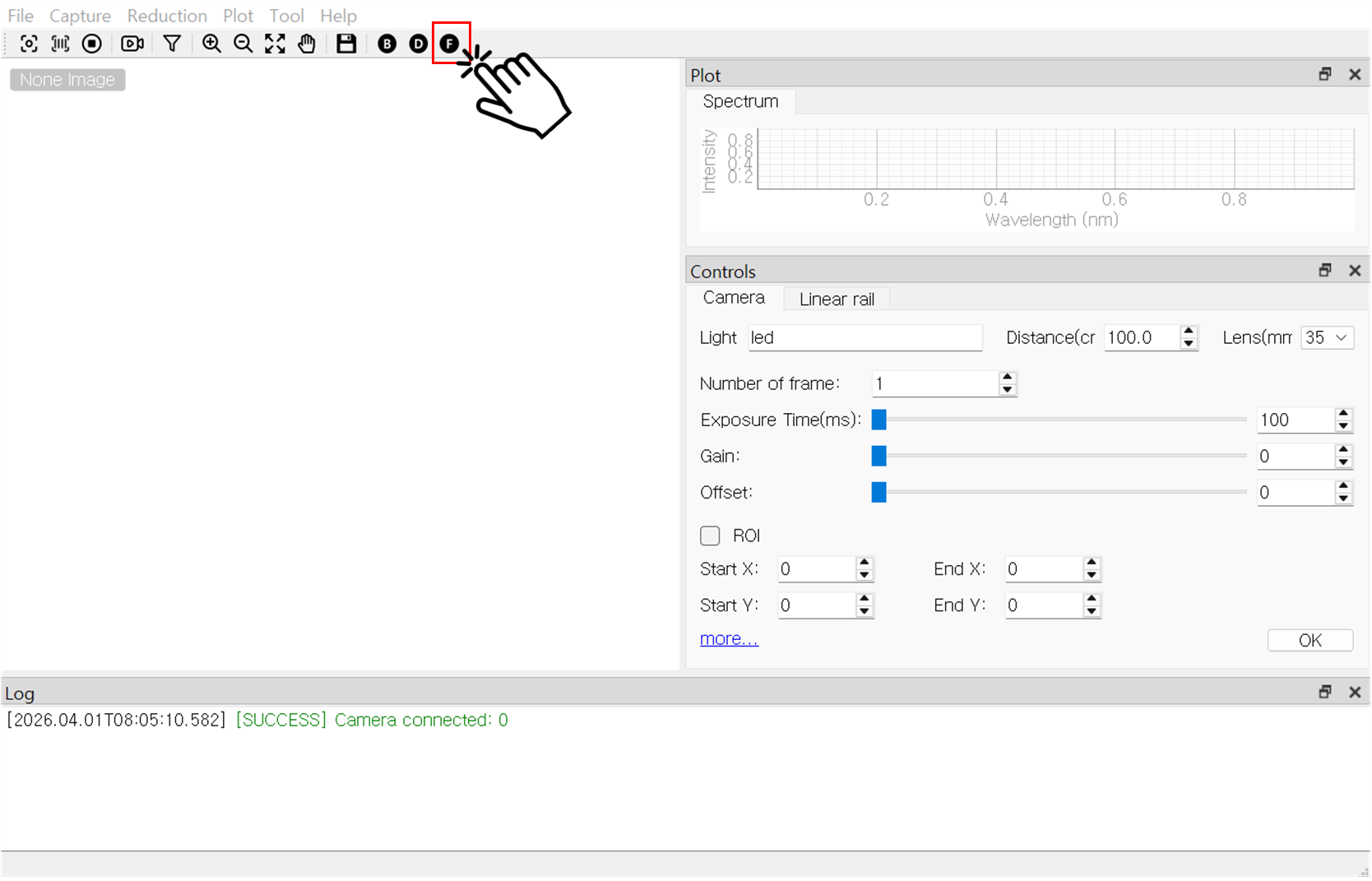

1. Hy-FI 연결을 확인합니다.



2. 상단 도구바의 Master — Flat 버튼을 클릭하면 설정 다이얼로그가 열립니다.

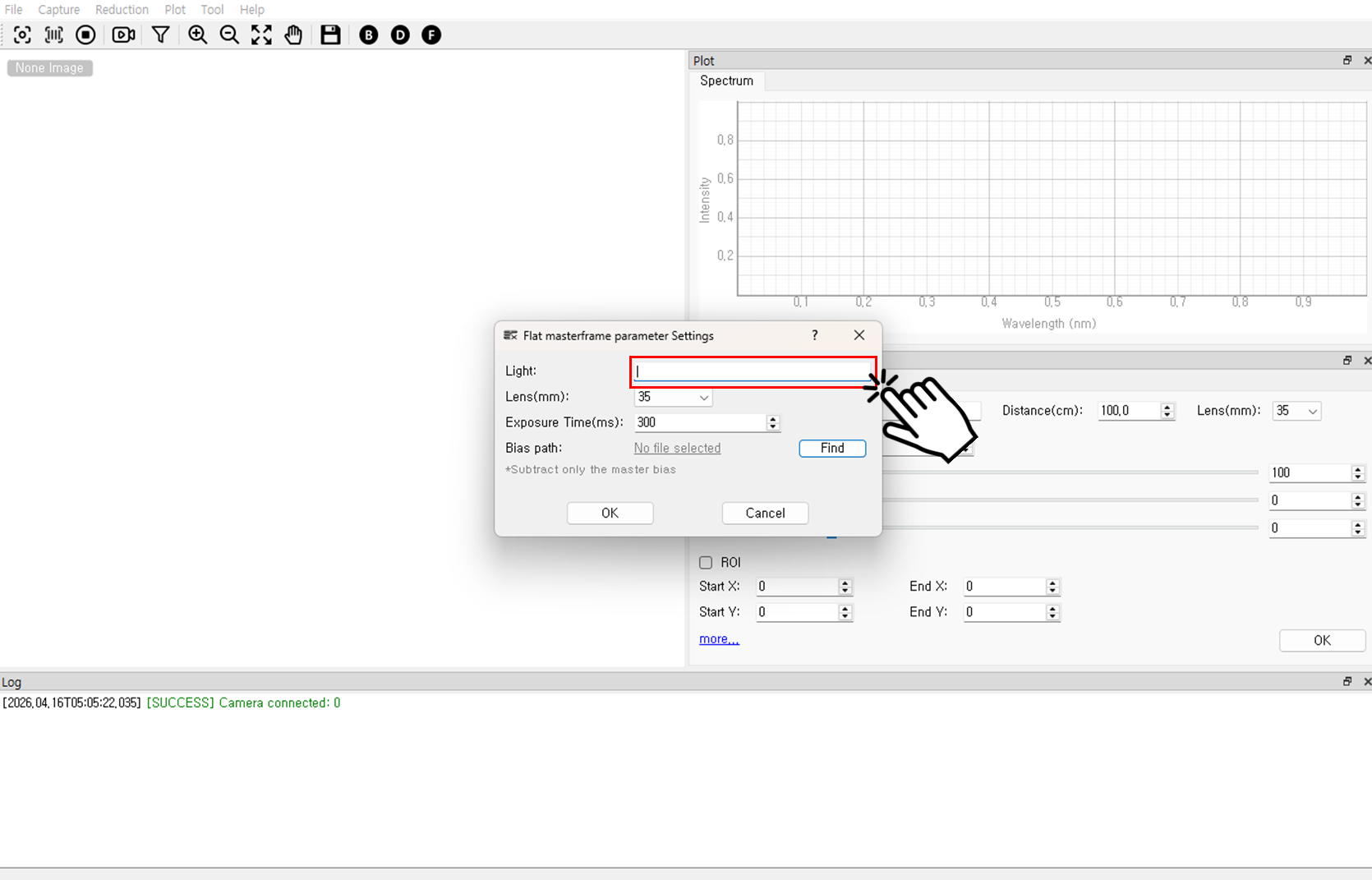

3. 광원명(Light)을 입력합니다.

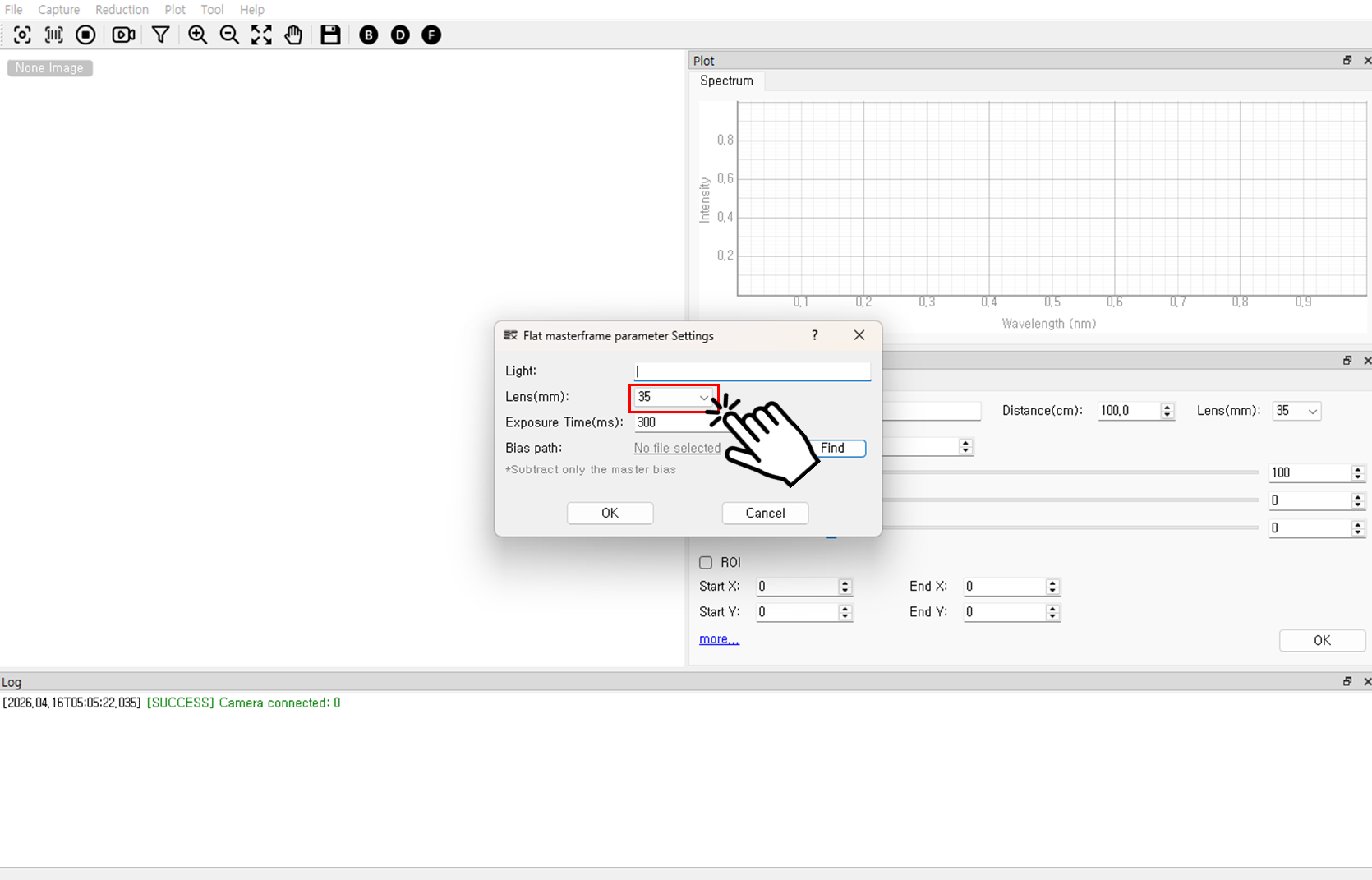

4. 전단렌즈 초점거리를 선택합니다. (현재 35 mm, 50 mm 2종 지원)

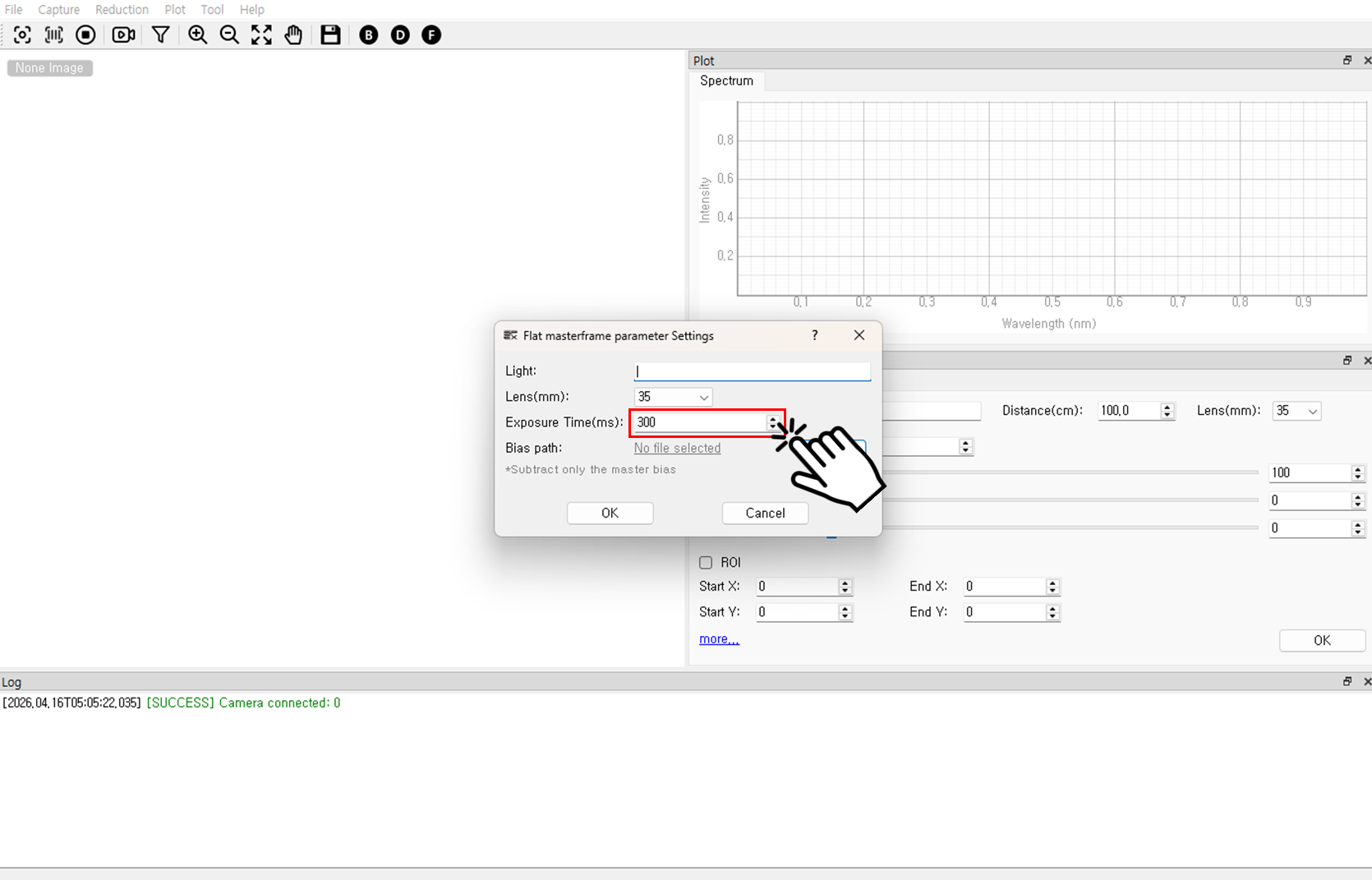

5. 노출 시간(ms)을 입력합니다.

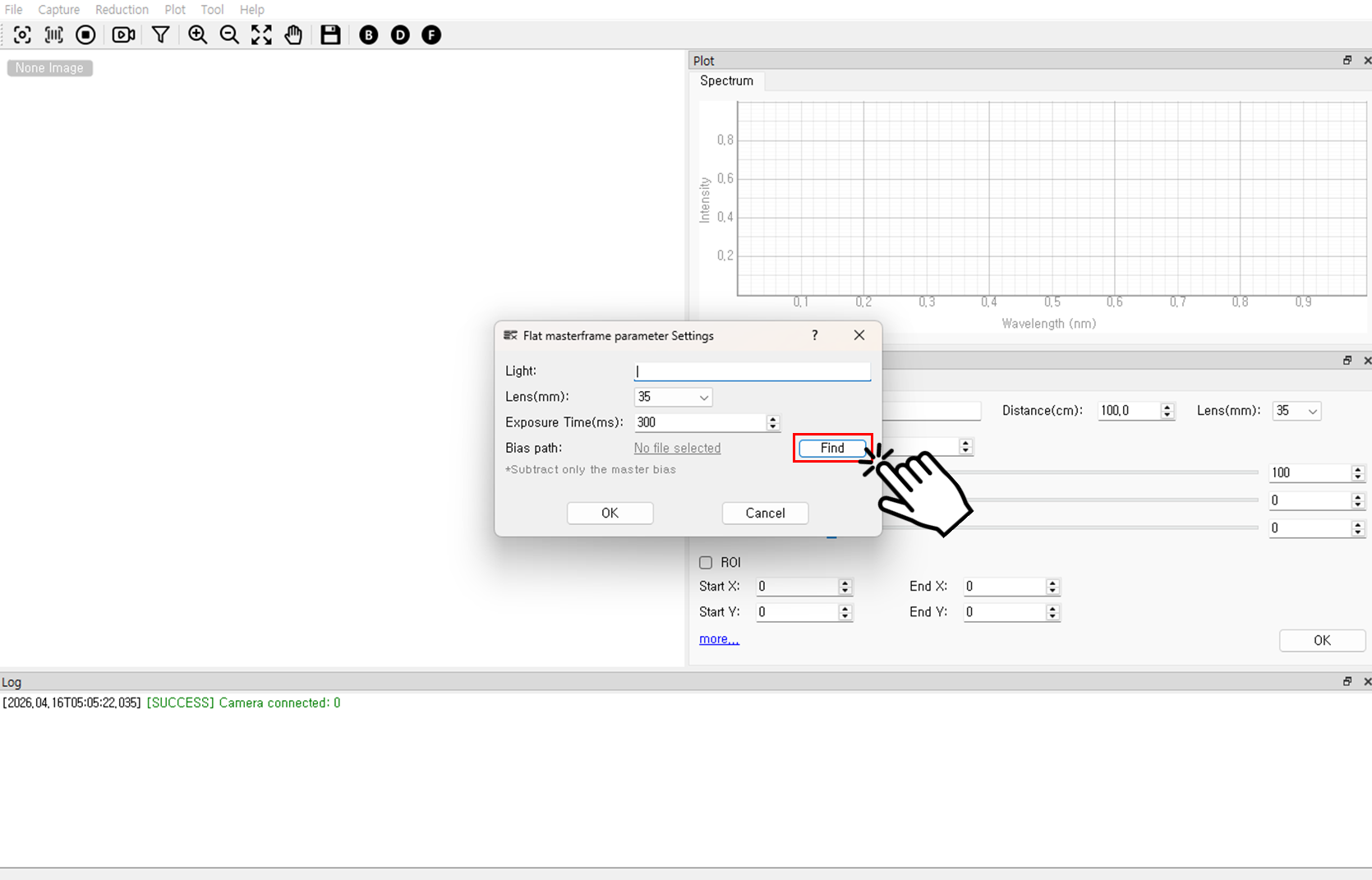

6. Bias 마스터 프레임을 선택합니다.



   팁

   NOVA 실행 후 새로 촬영한 Bias가 있으면 해당 파일이 자동으로 선택됩니다. 필요 시 [Find] 버튼으로 다른 Bias 프레임을 직접 선택할 수 있습니다.

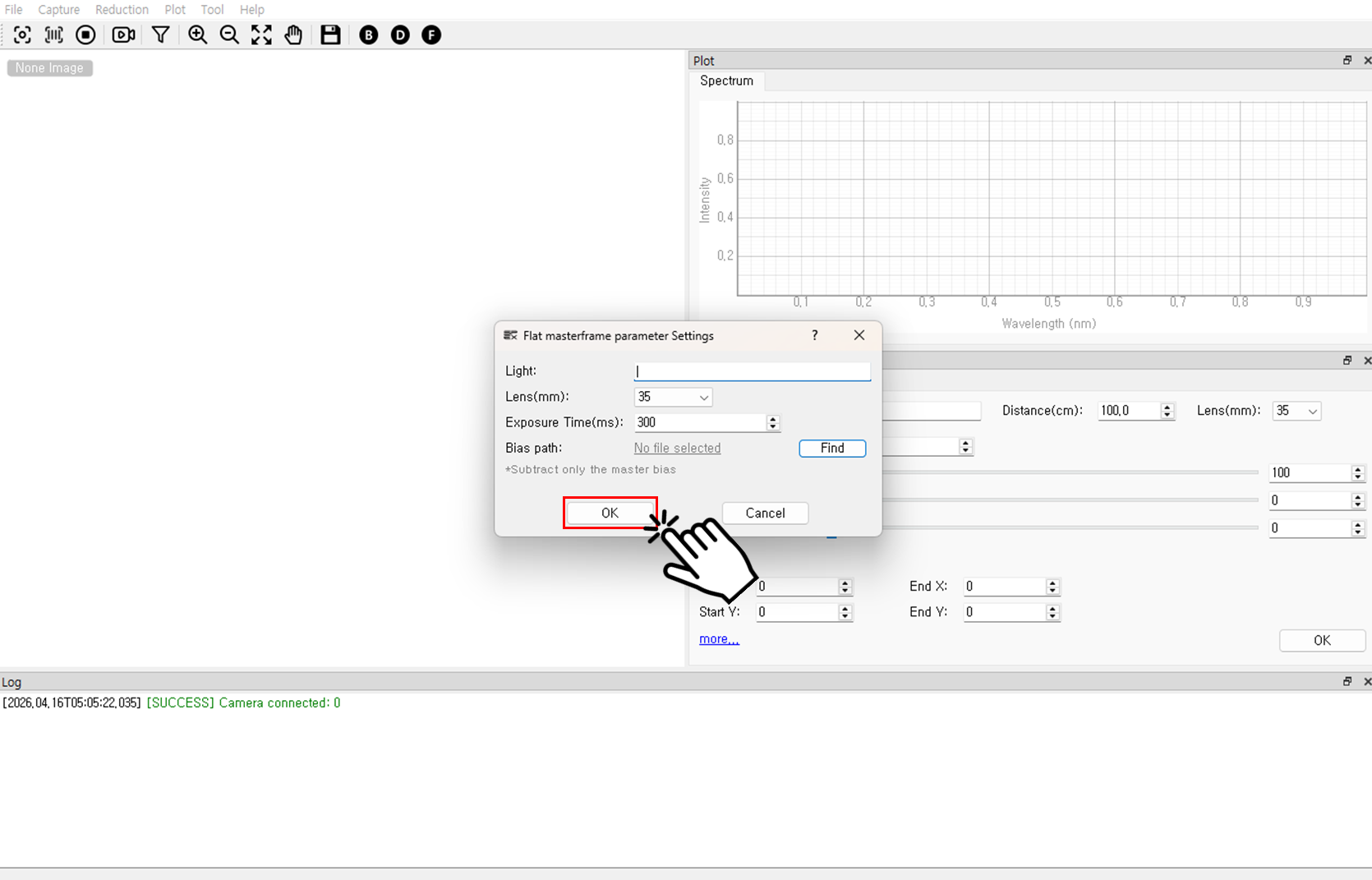

7. OK 버튼을 눌러 설정을 저장합니다.

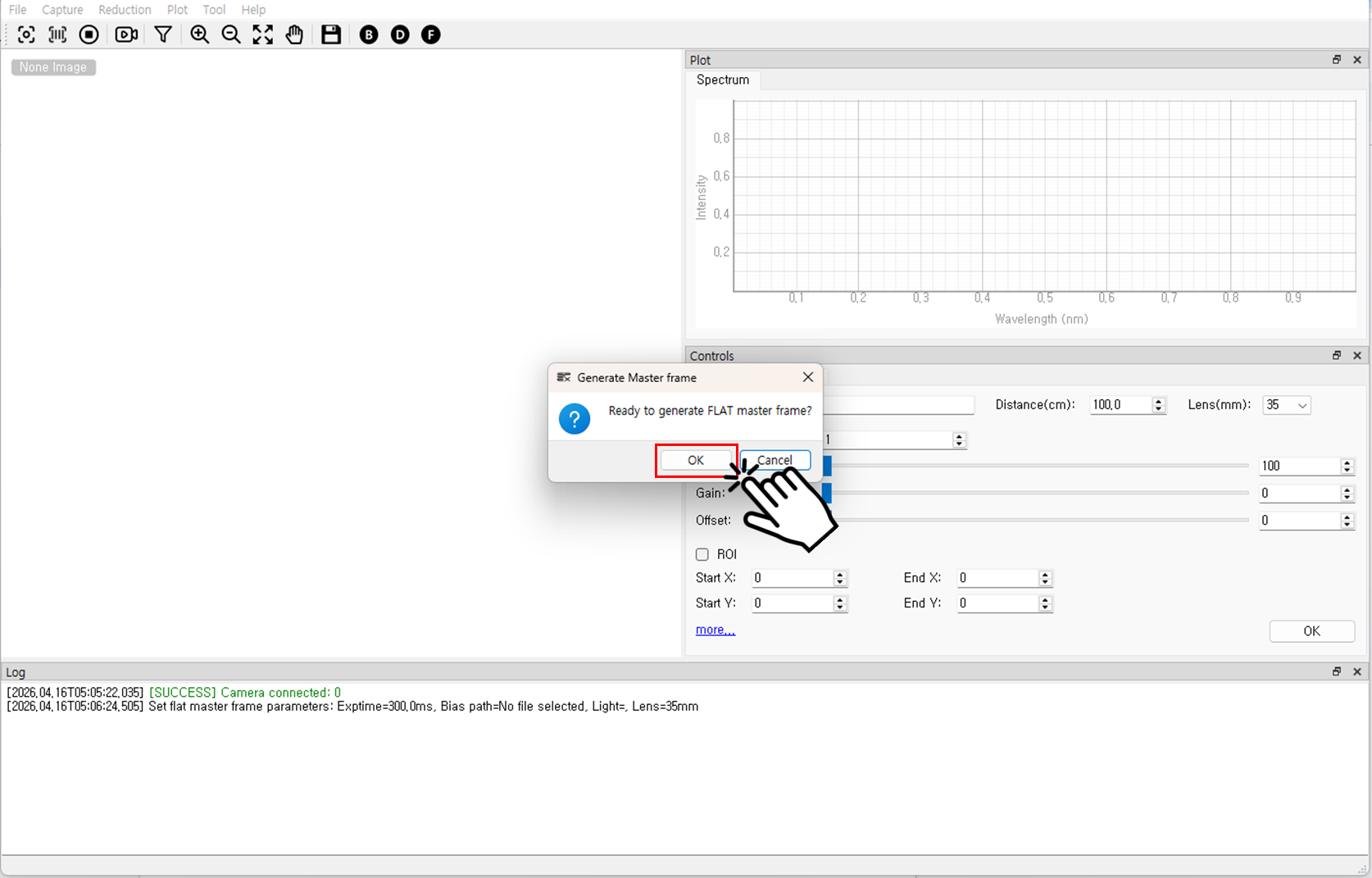

8. 이어서 표시되는 확인창에서 OK 버튼을 눌러 촬영을 진행합니다.



기대 결과

• Flat/ 폴더가 자동 생성됩니다.
• 다음 파일이 FITS + PNG 형식으로 저장됩니다.
  • 품질 확인용 이미지 (Quality Check)
  • 실제 보정에 사용되는 flat_master_frame 파일

주의

Calibration 수행 시 Flat 항목은 반드시 flat_master_frame 파일을 선택해야 합니다. Quality Check 이미지를 선택하면 보정이 올바르게 적용되지 않습니다.

참고

Flat 생성 과정에서 Bias/Dark 보정을 적용하면 일부 픽셀에서 0 이하의 값이 발생할 수 있습니다. NOVA는 안정적인 연산을 위해 이러한 값을 작은 양수 값으로 자동 보정합니다.

갱신 권장 시점

• 렌즈 또는 슬릿에 먼지·오염 발생 시
• 광학 정렬 상태 변경 시
• 조명 조건(광원 또는 밝기) 변경 시
• 장비 이동·충격·진동 등으로 광경로 변화가 예상되는 경우

문제가 생기면

• 촬영 기능이 동작하지 않을 때
• 이미지가 포화되어 흰 영역이 나타나는 경우 — 노출 시간을 줄이고 재시도합니다.
• Bias가 자동 선택되지 않는 경우 — [Find] 버튼으로 직접 지정합니다.
