첫 촬영 해보기 (5분 워크스루)
NOVA 설치 직후 약 5분 이내에 첫 촬영 결과를 확인하는 과정을 안내합니다. 각 단계의 상세 조작법은 관련 문서에서 확인할 수 있습니다.
- Hy-FI 분광기 — PC에 USB 3.0으로 연결, 전원 ON
- Linear Rail — Scan이 아닌 Single Shot만 사용할 경우 생략 가능
- NOVA 실행 — 실행 방법
-
Hy-FI 연결 확인
NOVA를 실행하면 초기 화면이 표시됩니다. 도구바와 콘트롤 박스 버튼이 활성화되어 있으면 정상입니다. 비활성화 상태라면 Hy-FI 연결 문제를 참고합니다.
-

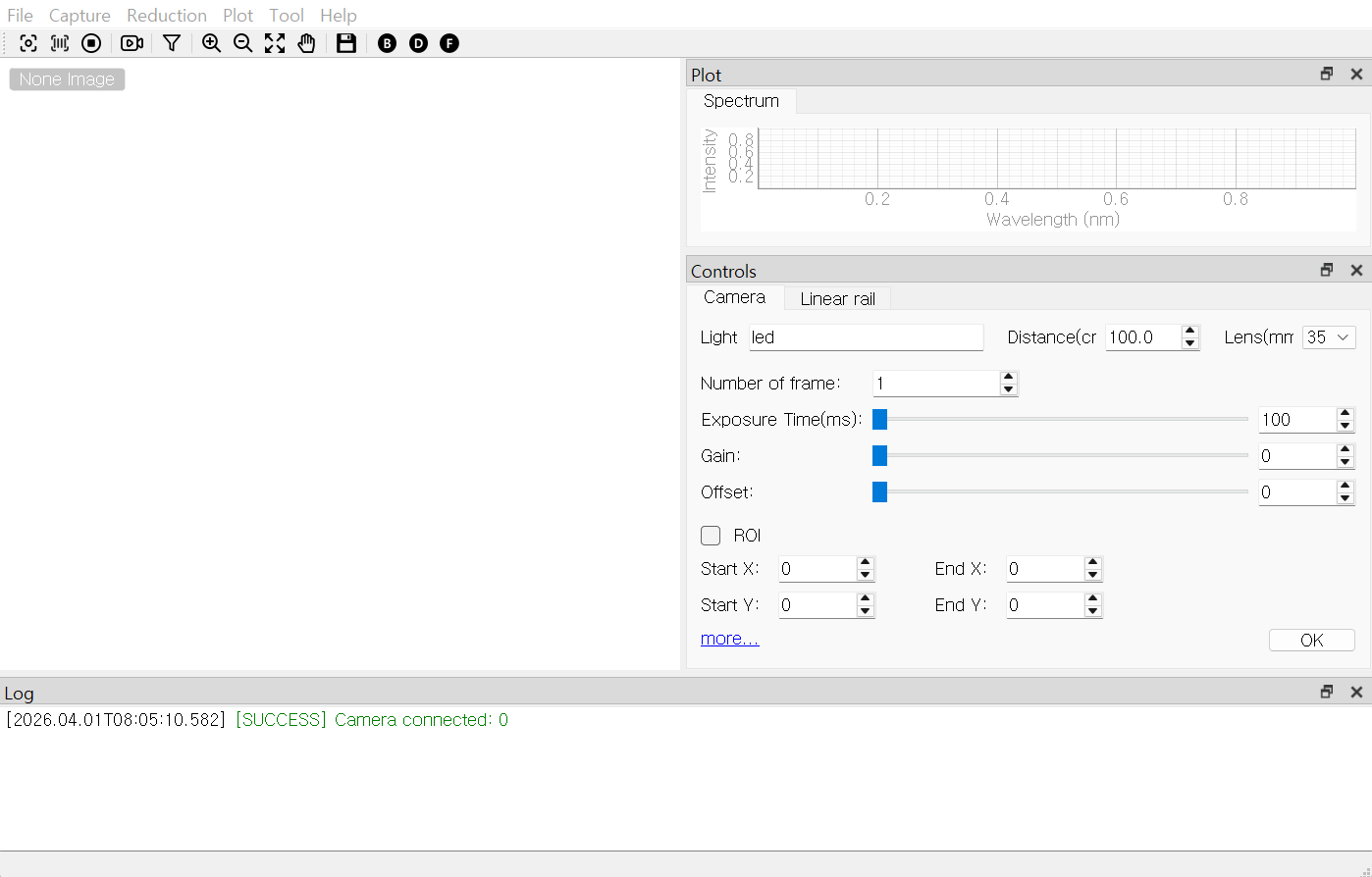

초기 화면 예시 (Hy-FI 연결 시)
-

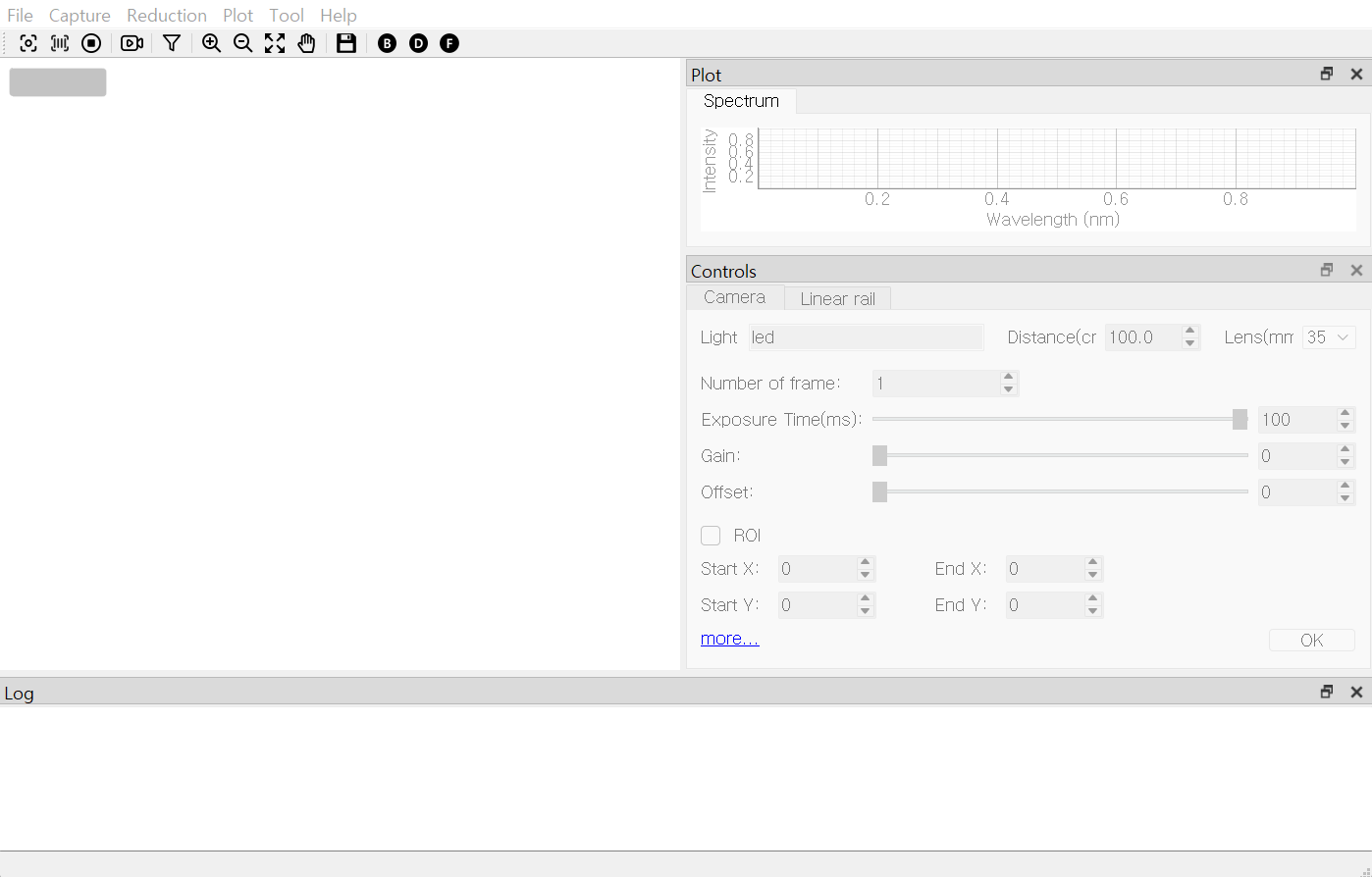

비활성화 예시 (Hy-FI 미연결 시)
-
-
노출 시간 입력
화면 오른쪽 콘트롤 박스에서 노출 시간을 입력합니다. (예:
5000 µs= 5 ms 수준에서 시작) -
설정 저장
콘트롤 박스 하단의
OK버튼을 클릭하여 값을 적용합니다. -
Single Shot 촬영
상단 도구바의 Single Shot 버튼을 클릭합니다.
-
결과 확인
촬영이 완료되면 이미지 패널에 2D 스펙트럼 이미지가, 스펙트럼 박스에 1D 그래프가 표시됩니다.
이미지 패널의 한 지점을 클릭하면 해당 지점의 스펙트럼이 갱신됩니다.
-
저장된 파일 확인
NOVA 실행 경로 하위의
Hy-FI Capture/폴더에 FITS 파일이 자동으로 저장됩니다.
기대 결과
섹션 제목: “기대 결과”- 이미지 패널에 2D 스펙트럼, 스펙트럼 박스에 1D 그래프가 표시됩니다.
Hy-FI Capture/폴더에YYYYMMDD_HHMMSS.fits파일이 생성됩니다.- 로그 박스에 촬영 시작·완료 메시지가 출력됩니다.
